Компания Дальэнергомаш
«Дальневосточный завод энергетического машиностроения», г. Хабаровск, Россия - был основан в 1933 году. Под маркой «Дальэнергомаш» производятся компрессоры, нагнетатели, паровые и газовые турбины, газоперекачивающие агрегаты, дымососы и вентиляторы, насосы и другие виды оборудования. Основными видами выпускаемой в настоящее время продукции являются стационарные центробежные компрессоры (производительностью от 80 до 500 м3/мин, конечным абсолютным давлением до 9 кгс/см2); центробежные нагнетатели (производительностью от 35 до 1700 м3/мин, конечным абсолютным давлением до 3,2 кгс/см2); центробежные вентиляторы и дымососы (с 3,5 по 17 типоразмеры); промышленные насосы (сетевые, для сточных вод, дозировочные). Продукция завода поставляется на промышленные предприятия России, СНГ и ещё более, чем в 30 стран Европы, Азии и Африки.

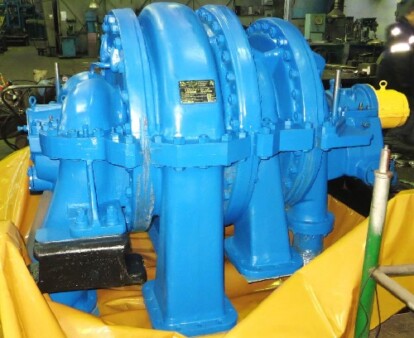

Компрессоры
Центробежные компрессоры предназначены для сжатия и перемещения воздуха, выработки общепромышленного силового воздуха с конечным абсолютным давлением до 9 атм, обладают рядом особенностей, которые делают это оборудование незаменимым для многих производств. Применяются в горнодобывающей, энергетической, химической, машиностроительной, металлургической и других отраслях промышленности.

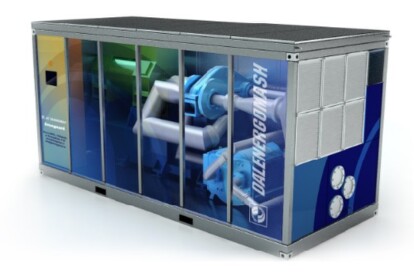

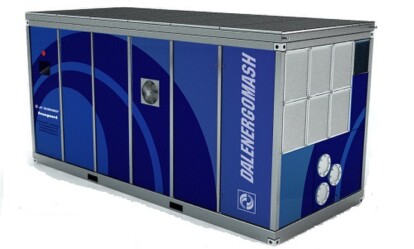

Турбокомпрессоры «Авангард»
Представляет собой шумоизолирующий контейнер, внутри которого расположен собственно турбокомпрессор с маслосистемой и воздухоохладителями, приводной электродвигатель, автоматизированная система управления, приточно-вытяжная вентиляция.
Применяются в машиностроении, химической, цементной, горнодобывающей промышленностях, металлургии, энергетике.
Выпускаются со съёмной крышей и панелями блок-контейнера, благодаря горизонтальному разъёму корпуса имеется лёгкий доступ к подшипникам, уплотнениям турбокомпрессора.
Оснащены жидкокристаллическим сенсорным монитором с возможностью подключения к сети Интернет. Установка не требует фундамента.
Технические характеристики турбокомпрессоров "Авангард"
| Технические данные | Авангард 90/9 | Авангард 150/9 | Авангард 250/9 | Авангард 350/9 | Авангард 500/9 | |
| Объемная производительность | м3/мин | 90 | 145 | 256 | 350 | 500 |
| Давление конечное абсолютное | кгс/см2 | 9 | ||||
| Мощность потребляемая | кВт | 500 | 754 | 1450 | 2000 | 2900 |
| Изотермный КПД | 0,66 | 0,68 | ||||
| Мощность электродвигателя | кВт | 630 | 1000 | 1600 | 2500 | 3150 |

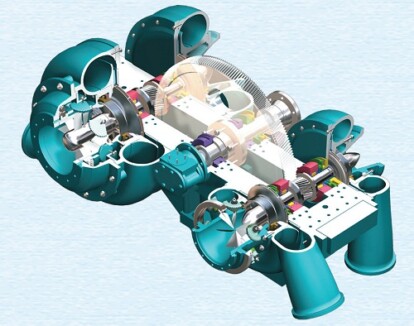

Компрессоры серии «ТКА»
Турбокомпрессорные агрегаты ТКА 80/9, ТКА 130/9, ТКА 250/9.
Применяются в машиностроении, химической, цементной, горнодобывающей промышленностях, металлургии, энергетике.
Агрегаты стационарные, размещаются в машинном зале на бетонном фундаменте.
Компрессор ТКА 250/9 - трёхвальный, двухроторный, трёхступенчатый.
Компрессоры ТКА 130/9 и ТКА 80/9 двухроторные, четырёхступенчатые.
Основные части агрегатов: блок турбокомпрессора, воздухоохладители, установленные с ним на одной раме и соединённые между собой трубопроводами, смазочная система.
Смазочная система агрегата ТКА 250/9 выделена в отдельный блок. Блоки агрегата устанавливаются на нулевой высотной отметке фундамента.
Приводной двигатель размещается на бетонном постаменте фундамента.
Приводом служит электродвигатель переменного тока напряжением 6 или 10 кВ, частотой 50 Гц.
Роторы компрессоров совмещены с шестернями зубчатых передач. Шлицевое соединение рабочих колёс с валом обеспечивает надёжную фиксацию без дополнительных напряжений.
Компрессоры снабжены входным регулирующим аппаратом (ВРА) с поворотными лопатками.
Конструкция агрегатов предусматривает возможность выполнения ежедневных остановок.
Большая поверхность охлаждения воздухоохладителей способствует повышению межремонтного ресурса.
Технические характеристики компрессоров "ТКА"
| Тип машины | Производительность, м3/мин | Конечное абсолютное давление, кгс/см2 | Потребляемая мощность, кВт | Частота вращения ротора, 1/мин | Масса, т | Мощность двигателя, кВт | Напряжение, В | Масса двигателя, т | Расход охлаждающей жидкости, м3/ч |
| ТКА 80/9 | 58-80-86 | 9 | 380-500-530 | 16815 | 7 | 630 | 6000 | 2,8 | 104 |
| 24409 | 10000 | ||||||||
| ТКА 130/9 | 124-130-140 | 9 | 700-725-780 | 16933 | 7,6 | 800 | 6000 | 4,6 | 126 |
| 24581 | 10000 | ||||||||
| 124-130-140 | 9 | 700-725-780 | 16815 | 7,87 | 800 | 6000 | 3 | 104 | |
| 24409 | 10000 | ||||||||
| ТКА 250/9 | 170-260-276 | 9 | 880-1450-1490 | 17283 | 12 | 1600 | 6000 | 7 | 178 |
| 24844 | 10000 |

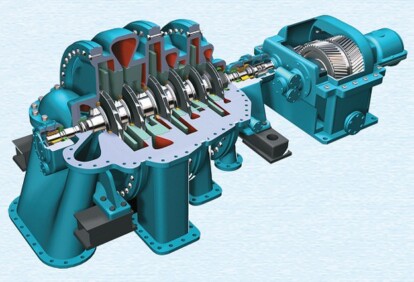

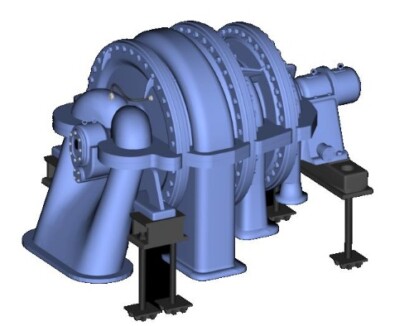

Компрессоры серии "К"
Центробежные компрессоры К-250, К-350, К-500, ЦТК-275 - установки подвального исполнения, которые предназначены для комплектации компрессорных станций на средних и крупных предприятиях любой специализации.
В комплектность компрессоров входит собственно компрессор, редуктор, промежуточные и концевой воздухоохладители, комплект патрубков для соединения компрессора с промежуточными воздухоохладителями, смазочная система, дроссельная заслонка, обратный и противопомпажный клапаны.
Применяются в машиностроении, химической, цементной, горнодобывающей промышленностях, металлургии, энергетике.
Компрессоры однокорпусные, одновальные, шестиступенчатые с охлаждением сжимаемого воздуха после каждых двух ступеней.
Смазочная система в составе К 250, К 350 и К 500 поставляется в виде устройств (смазочный бак, пусковой насос, маслоохладитель) и других элементов (арматура, трубы и.т.п.). Все устройства устанавливаются и соединяются в систему при монтаже компрессора.
В ЦТК - 275 смазочная система выполнена в виде собранного на заводе блока. Присоединительные и установочные размеры компрессоров К 250 и ЦТК 275 по фундаменту одинаковы.
Технические характеристики компрессоров серии К
| Тип машины | Производительность, м3/мин | Конечное абсолютное давление, кгс/см2 | Потребляемая мощность, кВт | Частота вращения ротора, 1/мин | Масса, т | Мощность двигателя, кВт | Напряжение, В | Масса двигателя, т | Расход охлаждающей жидкости, м3/ч |
| К-250 | 145-255 | 9 | 1000-1445 | 10935 | 15,5 | 1600 | 6000/10000 | 7 | 186 |
| К-350 | 230-275 | 7,35 | 1600-2000 | 8600 | 19 | 2500 | 6000/10000 | 11,1 | 268 |
| К-500 | 300-525 | 9 | 2400-3000 | 7625 | 29 | 3150 | 6000/10000 | 12,3 | 302 |
| ЦТК-275 | 165-275 | 9 | 1135-1535 | 11172 | 14,5 | 1600 | 6000/10000 | 7 | 168 |

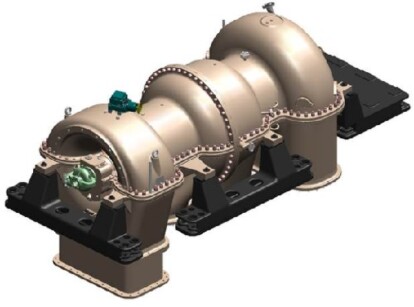

Газовая технологическая турбина (ГТТ-9)
В комплект поставки входит турбокомпрессор ГТТ-9, пусковой электродвигатель с частотным регулированием, гидравлическая муфта (пусковой электродвигатель – ротор), переходная рама под пусковой электродвигатель, комплект монтажных частей, ЗИП, эксплуатационной документации, система автоматического управления, система маслоснабжения, выполненная в виде отдельного маслоблока.
Используется для производства слабой азотной кислоты в составе энерготехнологических линий УКЛ-7.
Степень сжатия в 9 ступенях. Обеспечение привода компрессора при n=7500 об/мин тремя ступенями турбины, максимальной температуры выступов дисков не более 360 °С, работоспособности турбины при температуре газа на входе до 800°С.
Технические характеристики газовых технологических турбин (ГТТ-9)
| Наименование параметра | Значение |
| Расход воздуха на входе в компрессор, т/ч | 122,6 |
| Расход воздуха на технологию, т/ч | 102,6 |
| Давление воздуха за компрессором, МПа | 0,737 |
| Температура воздуха за компрессором, °С | 280 |
| Адиабатический КПД компрессора, % | 86,6 |
| Количество ступеней компрессора | 9 |
| Мощность компрессора, МВт | 8,93 |
| Температура газа перед турбиной, °С | 680 |
| КПД турбины, % | 90 |
| Мощность турбины, МВт | 9 |
| Количество ступеней турбины | 3 |
| Частота вращения ротора, об/мин | 7500 |
| Расход топливного газа, кг/ч | 900 |
| Назначенный ресурс, ч | 150 000 |
