Сумское НПО

ПАО «Сумское НПО», Украина – основано в 1896 году как завод "Сумские машиностроительные мастерские". С 2015 года компания полное название звучит как «публичное акционерное общество «Сумское машиностроительное научно-производственное объединение». В настоящее время «Сумское НПО» является одним из крупнейших в Европе машиностроительных комплексов по выпуску оборудования для нефтяной, газовой, атомной и химической промышленности. Предприятие поддерживает деловые контакты с партнёрами в Украине, странах СНГ, Европы, Азии, Африки и Америки. В состав объединения входят четыре специализированных производства: заготовительное и межзаводской кооперации; химического оборудования; ГПА и компрессоров; атомных энергетических насосов и комплектующего оборудования. Сегодня на предприятии работает около 8 500 человек. Общая площадь цехов – 591 812 м2. Общая производственная площадь – 503 691 м2.

Компрессорные станции (КС)

Включают в себя функционально связанные между собой комплексы основного технологического и вспомогательного оборудования.

Предназначены для транспортировки природного газа по магистральным газопроводам; сбора и транспорта попутного нефтяного газа; компримирования нефтяных газов при газлифтной добыче нефти; компримирования попутного нефтяного газа в технологии газоперерабатывающих заводов (ГПЗ); закачки газа в пласт при разработке газоконденсатных месторождений с применением cайклинг-процесса.

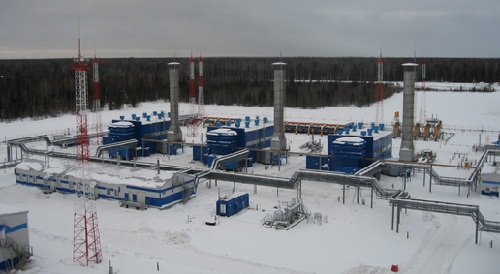

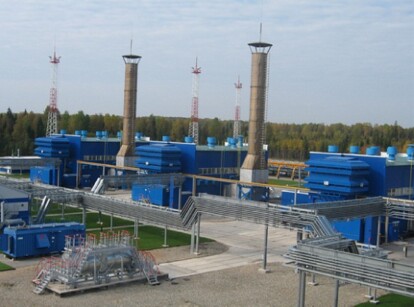

Блочно-комплектные компрессорные станции с центробежными компрессорами

Составляют основу компрессорных станций производства «Сумского НПО». В качестве привода компрессоров служат газотурбинные двигатели авиационного типа.

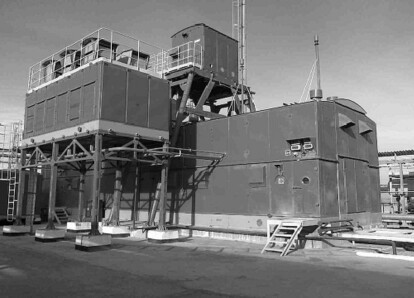

Компрессорные станции могут быть изготовлены в блочно-контейнерном исполнении, или поставляться для размещения в капитальных зданиях или легкосборных укрытиях. Строительство станций может быть выполнено на условиях «под ключ».

Перечень компрессорных станций с центробежными компрессорами: КС-6,3-ЦГТП/4-76, КС-8,0-ЦГТП/0,35-5,8, КС-4,0-ЦГТП/0,6-12, КС-4,0-ЦГТП/0,49-5,6, КС-2,4-ЦГТП/0,4-12, КС-1,1-ЦГТП/0,11-5,6, КС-41,0-ЦГТП/54-76, КСЛ-72,0-ЦГТП/53-76, КС-4,0-ЦГТП/8,7-26, КСЛ-10,6-ЦГТП/46-79, КС-10-ЦГТП/6-30, КС-10-ЦГТП/32,4-55, КСЛ-90,0-ЦГТП/50-76, КСЛ-4,0-ЦГТП/43,5-75, КС-0,95-ЦГТП/5,2-37,8, КСЛ-10,6-ЦГТП/46-79, КСЛ-10,6-ЦГТП/46-79, КС-82,5-ЦГТП/66-89, КС-3,5-ЦГТП/5-100, КС-2,0-ЦГТП/1,2-5,7

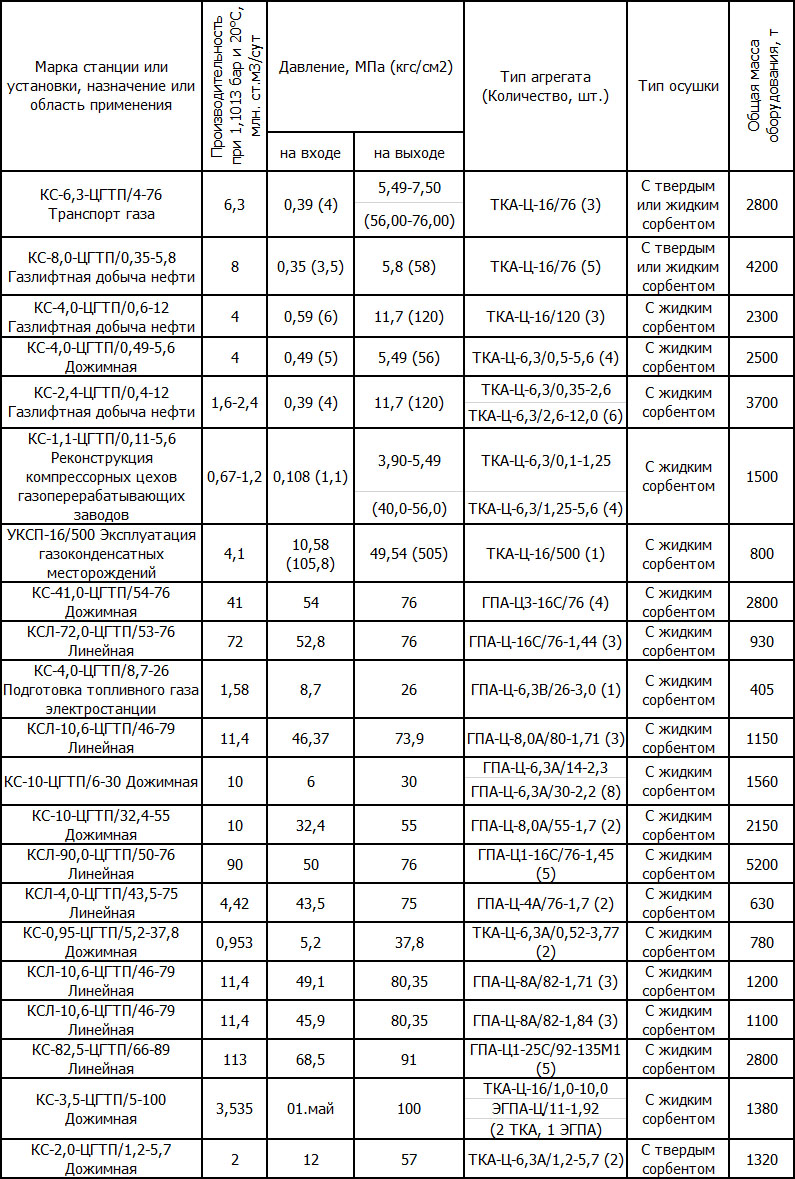

Технические характеристики:

Блочно-комплектные компрессорные станции с поршневыми компрессорами

Перечень блочно-комплектных компрессорных станций с поршневыми компрессорами: КУ-6ГМ40-16/100-420, ГКС-4,0/12-500, ГКС-4,0/12-1000, ГПА-П-0,5/4-46С

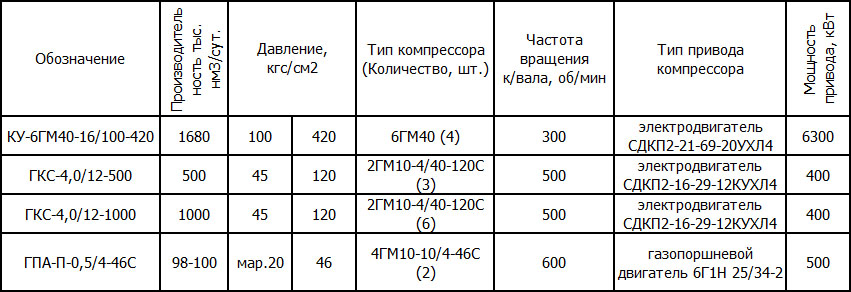

Технические характеристики:

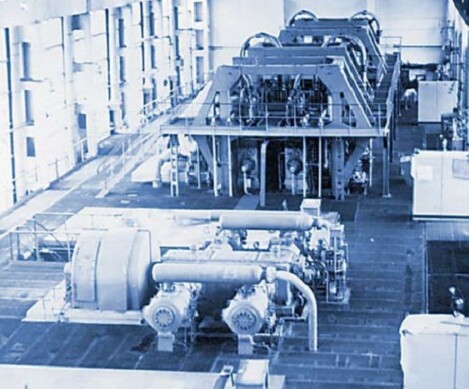

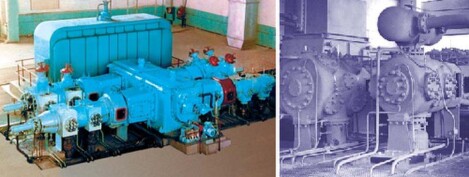

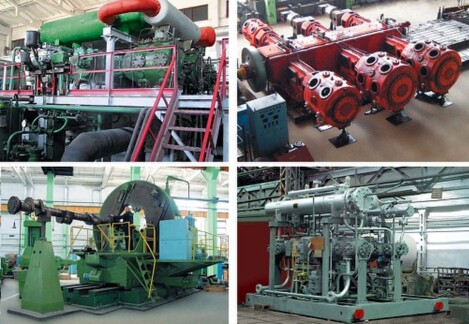

Поршневые компрессоры

Поршневые компрессоры высокого и сверхвысокого давления применяются для производства минеральных удобрений, для получения полиэтилена высоким давлением, сжатия природного и нефтяного попутного газа, азота, водорода и гелия, в нефтехимической и металлургической промышленности.

Все выпускаемые компрессоры имеют автоматизированную систему контроля, управления и защиты, которая обеспечивает контроль основных параметров, предупредительную и аварийную сигнализацию, блокировку приводного двигателя.

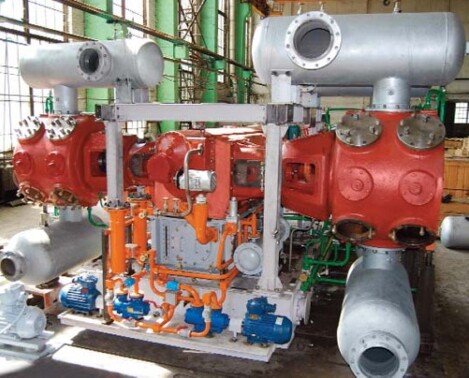

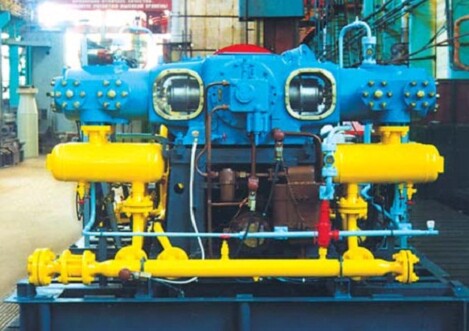

Компрессоры для сжатия природного и попутного нефтяного газа

Предназначены для сжатия природного и попутного нетфяного газа, выполнены на опозитных базах 2М2,5; 4М2,5; 2М4; 2М10; 4М10 и 6М25.

Смазка механизма движения – циркуляционная под давлением от шестеренного насоса. Смазка цилиндров и уплотнительных устройств штоков – принудительная под давлением от многоплунжерного насоса. Система охлаждения цилиндров – жидкостная, замкнутая, принудительная. Межступенчатое охлаждение газа водяное, закрытое с напорным сливом.

Перечень компрессоров для сжатия природного и попутного нефтяного газа: 6ГМ25-210/4-60М, 6ГМ25-180/3-75, 2ГМ2,5-2200/20-55, 2ГМ4-19/1,5-13, 2ГМ10-4/40-120С, 4ГМ2,5-2200/9-32*1, 2ГМ10-14/10-33С, 4ГМ10-40/3-22С, 6ГМ40-16/100-420, 6ГШ1,6-4,5/1,3-6, АКТГ 4ГМ2,5-2,3/9-33С

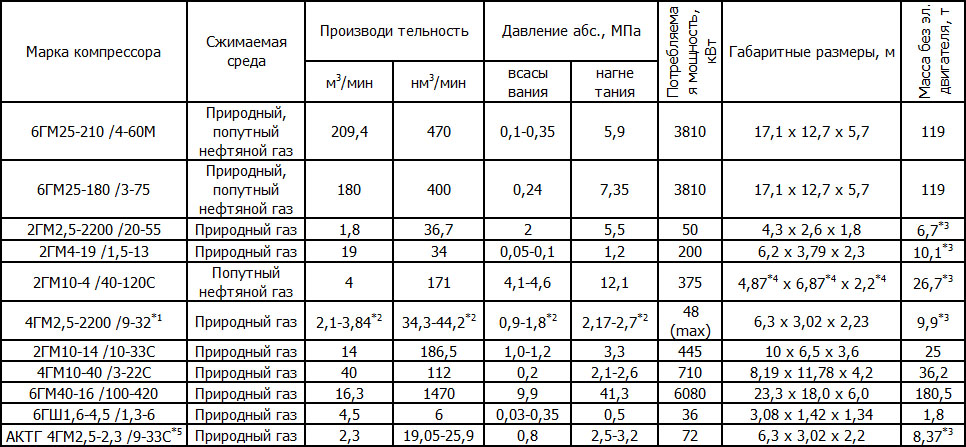

Технические характеристики:

Примечания:

*1 – многорежимная компрессорная установка. Переоборудуется для работы при параметрах Рвс. = 0,2-0,3 МПа, Рнаг. = 0,665-1,05 МПа;

*2 – в зависимости от режима;

*3 – масса компрессора с учетом электродвигателя и подкомпрессорной рамы;

*4 – габариты компрессорной установки без коммуникаций, выведенных за пределы цеха;

*5 – специальная компрессорная установка. Поставляется только в составе электростанции.

Габаритные размеры указаны с учетом привода, межступенчатой аппаратуры и трубопроводов.

Поршневые компрессоры для АГНКС

Предназначены для сжатия в составе АГНКС природного газа и заправки им автомобилей. Конструктивное исполнение: поршневые на оппозитных базах 4ГМ2,5 и 4ГМ2,5У; поршневые на W-образной базе 6ГШ1,6.

Перечень поршневых компрессоров для АГНКС: 4ГМ2,5-1,8/5-251, 4ГМ2,5-1,2/10-251, 4ГМ2,5У-3,4/2,8-251, 4ГМ2,5У-2,3/6-251, 4ГМ2,5У-1,3/11-251, 4ГМ2,5-1,1/16-251, 6ГШ1,6-1,0/3,5-251, 4ГШ1,6-0,08/51-251

Технические характеристики:

Поршневые компрессоры для получения сжиженных газов

Модели 6В(Г)М16-150/200 и 2ВМ4-10/201 предназначены для сжатия воздуха и азота в установках разделения высокого давления.

Модели 6ГМ16-145/200 – для сжатия водорода и азота в установках их сжижения. Применяются на предприятиях аэрокосмической промышленности.

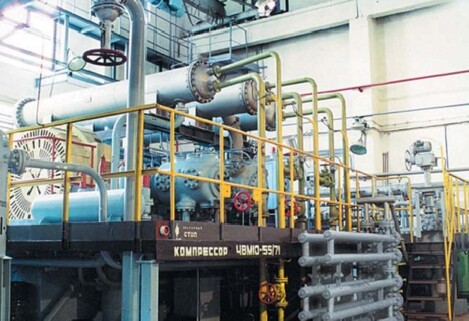

Модель 4В(Г)М10-55/71 применяется для сжатия воздуха и азота в установках разделения среднего давления.

Компрессоры 4ГМ10-55/71С и 4ГМ2,5-1,6/7,8-161С используют для сжатия сухого азота. Применяются в установках сжижения газов.

Модель 4ГМ2,5-25/9С – для сжатия сухого азота в установках получения аргона.

Модели 2ГМ2,5-4/1,1-71С и 2ГМ2,5-5/1,7-71С предназначаются для сжатия и закачки в баллоны углекислого газа.

Привод компрессоров – асинхронный или синхронный электродвигатель. Охлаждение – жидкостное.

Перечень поршневых компрессоров для получения сжиженных газов: 6ВМ16-150 /200, 6ГМ16-150 /200, 6ГМ16-145 /200М, 4ВМ10-55 /71Н, 4ГМ10-55 /71, 4ГМ10-55 /71С, 4ГМ2,5-30 /9С, 4ГМ2,5-1,6 /7,8-161С, 2ГМ2,5-4 /1,1-71С, 2ГМ2,5-5 /1,7-71С, 2ВМ4-10 /201

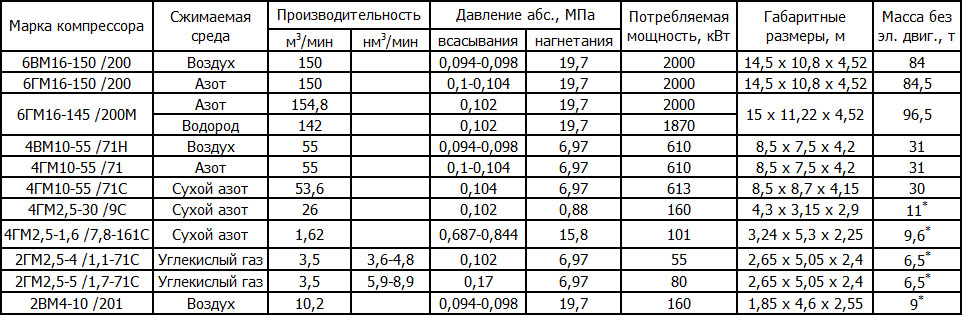

Технические характеристики:

Примечание: * – масса компрессора указана с учетом электродвигателя и подкомпрессорной рамы.

Поршневые компрессоры для производства минеральных удобрений

Компрессоры модели 4ГМ40-35/23-325 предназначены для сжатия азота и азотоводородной смеси в составе технологических линий крупнотоннажного производства аммиака мощностью 200 тыс. тонн в год.

Модель 4ГМ16-100/200М1 – для сжатия углекислого газа в технологических процессах производства карбамида.

Конструктивное исполнение – поршневые горизонтальные, четырех-, пяти- и шестиступенчатые на оппозитных базах 4М16 и 4М40.

Перечень поршневых компрессоров для производства минеральных удобрений: 4ГМ16-100 /200М1,4ГМ40-35 /23-325, 6ГМ40-260 /237C

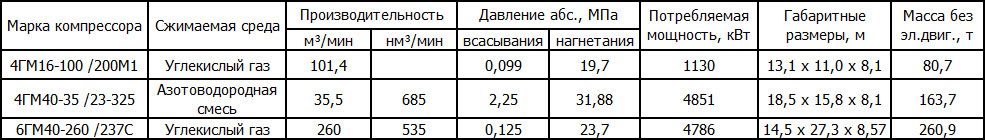

Технические характеристики:

Примечание: габаритные размеры указаны с учетом привода, межступенчатой аппаратуры и трубопроводов.

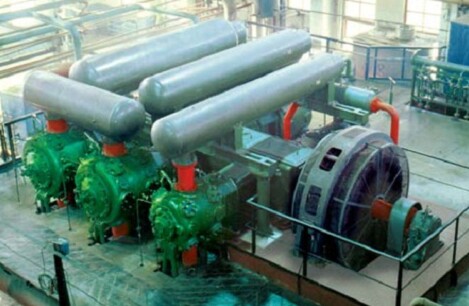

Поршневые компрессоры для производства полиэтилена

Предназначены для сжатия этилена в технологических линиях типа «Полимир» производства полиэтилена низкой плотности методом высокого давления.

Компрессоры свежего этилена (І каскад) изготавливаются на оппозитной базе 4М16 в трехступенчатом исполнении с электроприводом, обеспечивающим плавное регулирование производительности изменением частоты вращения от 100 до 320 об/мин.

Компрессоры реакционного давления (ІІ каскад) изготавливаются на оппозитной базе 4М40 с гидромеханической передачей движения от кривошипно-шатунного механизма рабочим органам цилиндров обеих ступеней.

Смазка механизма движения – циркуляционная под давлением от насоса. Смазка цилиндров и уплотнительных устройств штоков – принудительная под давлением от многоплунжерных насосов. Охлаждение – водяное с закрытым сливом.

Перечень поршневых компрессоров для производства полиэтилена: 4ГМ16-12,5/17-281, 4ГМ16-14/14-281, 4ГМ40-1,2/250-2500

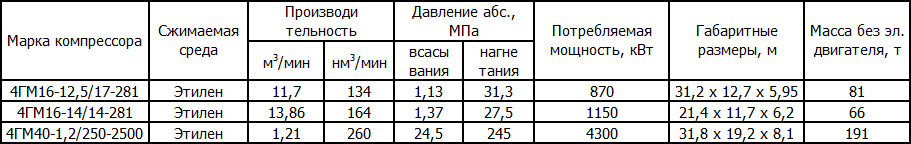

Технические характеристики:
