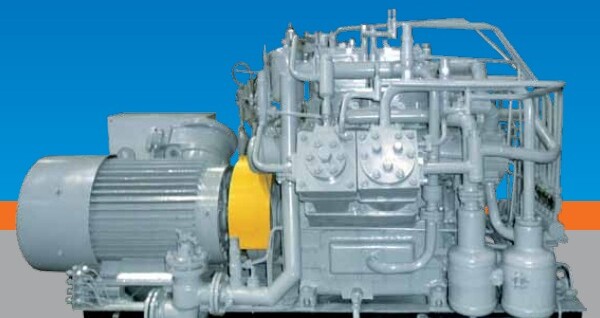

Компрессоры Уральский компрессорный завод
Ассортимент компрессоров Уральский компрессорный завод:
- Передвижная азотная компрессорная станция ПКСА-10/250
- Передвижные азотные компрессорные станции ПКСА-9/200, ПКСА-5/101
- Передвижные азотные компрессорные станции ПКСА-18/250, ПКСА-14/250
- Передвижные воздушные компрессорные станции ПКС-8/101, ПКС-16/101
- Передвижные воздушные компрессорные станции УКС-400В-131, УКС-400В-П4М
- Специализированная компрессорная станция СКС-2,5/400
- Компрессорные агрегаты ВШВ-3/100, ВШВ-2,3/230М
- Компрессорные установки ВШ-4,2/200 (АВШ-3,7/200М), АВШ-5/200
- Компрессорный агрегат ВШВ-1/40
- Компрессорный агрегат АВШ-2,5/400
- Поршневые компрессорные агрегаты АВШ-3/8, АВШ-6/8, АВШ-6/10
- Компрессоры типа 6ГШ1,6-2/1,1-200
- Компрессорные агрегаты серии АГШ

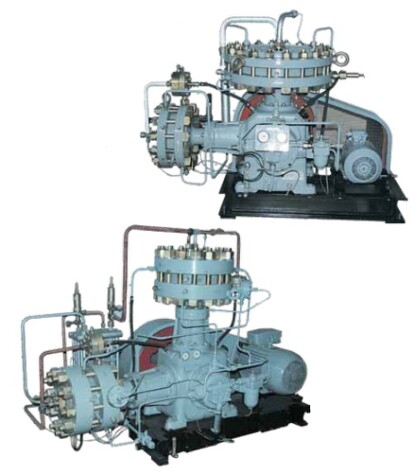

- Мембранные компрессорные агрегаты
Перейти в раздел
каталоги и инструкции
Компания Уральский компрессорный завод
Уральский компрессорный завод, г. Екатеринбург, Россия - был основан в 1933 году. История компрессоростроения на заводе началась с выпуска аэродромных компрессорных станций АКС. Компрессорная станция АКС-8 в 1959 году была удостоена высшей награды – золотой медали на всемирной выставке в Брюсселе. В советские годы завод выпускал унифицированные компрессорные станции УКС, судовые компрессоры, мембранные компрессоры для заправочных систем космических аппаратов, компрессоров для энергетической отрасли, передвижных компрессорных станций для нефтегазового комплекса. В 2002 году предприятие получило лицензию Российского авиационно-космического агентства на производство авиационной техники. В 2004 году система менеджмента качества предприятия сертифицирована на соответствие требованиям стандарта ИСО 9001:2000. В настоящее время УКЗ осуществляет поставку компрессорной и криогенной техники практически для всех отраслей промышленности. Производимые предприятием изделия используются в науке и медицине, электровакуумной промышленности, теплоэнергетике, сельском хозяйстве, стекольном производстве, металлургии, атомной энергетике, при проведении спасательных работ и т.д.

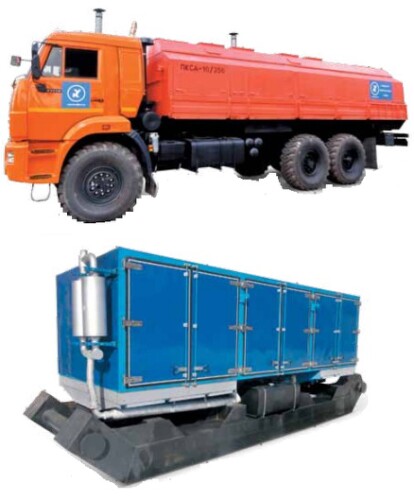

Передвижная азотная компрессорная станция ПКСА-10/250
Предназначена для получения из атмосферного воздуха инертной газовой смеси на основе азота с процентным содержанием кислорода не более 5% при конечном давлении до 25 МПа (250 кгс/см2), производительностью до 10 м3/мин.
Применяется в нефтегазовой отрасли при бурении, ремонте, эксплуатации нефтяных и газовых скважин, трубопроводов и резервуаров, вскрытии продуктовых пластов при добыче, для проведения опрессовок и испытаний газо- и нефтепроводов.
Исполняется на шасси КАМАЗ или Урал.
Климатическое исполнение – УХЛ1 по ГОСТ 15150-69.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | ПКСА-10/250 | |
| Сжимаемый газ | ||
| на всасывании | воздух | |
| на нагнетании | инертная газовая смесь | |
| Состав инертной газовой смеси (по объему), % | ||
| азот, не менее | 95 | |
| кислород, не более | 5 | |
| Производительность по азоту, м3/мин. | 10 | |
| Начальное давление | атмосферное | |
| Конечное давление, МПа (кгс/см2) | 25 (250) | |
| Температура сжимаемой среды, °С | от минус 40 до +40 | |
| Температура инертной газовой смеси на выходе, °С, не более | +60 | |
| Габаритные размеры, мм, | КАМАЗ | Урал |
| Длина | 10670 | 10300 |
| Ширина | 2500 | 2500 |
| Высота | 3030 | 3200 |
| Масса станции, кг | 17500 | 20500 |

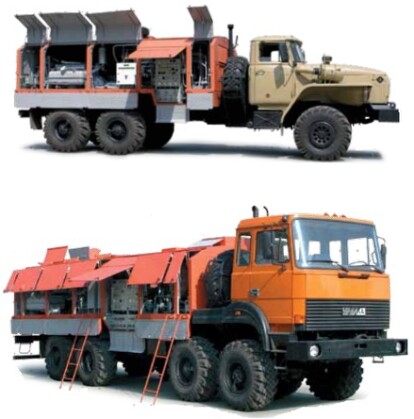

Передвижные азотные компрессорные станции ПКСА-9/200, ПКСА-5/101
Предназначены для получения из атмосферного воздуха азотовоздушной газовой смеси и сжатия ее до давления 20 МПа (200 кгс/см2) и 10,1 МПа (101 кгс/см2) соответственно.
Климатическое исполнение – УХЛ1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 45 до +45°С.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | ПКСА-9/200 | ПКСА-5/101 | ||
| Сжимаемый газ | ||||
| на всасывании | воздух | воздух | ||
| на нагнетании | инертная газовая смесь | инертная газовая смесь | ||
| Состав инертной газовой смеси (по объему), % | ||||
| азот, не менее | 90 | 90 | ||
| кислород, не более | 10 | 10 | ||
| Производительность по азоту, м3/мин. | 9 | 5 | ||
| Начальное давление | атмосферное | атмосферное | ||
| Конечное давление, МПа (кгс/см2) | 20 (200) | 10,1 (101) | ||
| Потребляемая мощность, кВт, не более | 270 | 135 | ||
| Габаритные размеры, мм | Урал | КАМАЗ | Урал | КАМАЗ |
| Длина | 10300 | 10670 | 8960 | 8065 |
| Ширина | 2500 | 2500 | 2500 | 2500 |
| Высота | 3200 | 3030 | 3130 | 3000 |
| Масса станции, кг | 20500 | 17500 | 14700 | 13500 |
Передвижные азотные компрессорные станции ПКСА-18/250, ПКСА-14/250
Предназначены для получения из атмосферного воздуха инертной газовой смеси.
Станция ПКСА-18/250 работает в трех режимах, что позволяет получать азот высокого (25 МПа/250 кгс/см2) давления, а также азот и воздух низкого (2,2 МПа/22 кгс/см2) давления.
Применяются в нефтегазовой отрасли при бурении, ремонте, эксплуатации нефтяных и газовых скважин, трубопроводов и резервуаров, вскрытии продуктовых пластов при добыче, для проведения опрессовок и испытания газо- и нефтепроводов.
Возможны варианты исполнения станции на шасси всех видов, на санях, прицепах и полуприцепах, а также в модульном исполнении.
Климатическое исполнение – УХЛ1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 45 до +45°C.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | ПКСА-18/250 | ПКСА-14/250 |
| Сжимаемый газ | ||
| на всасывании | воздух | воздух |
| на нагнетании | инертная газовая смесь | инертная газовая смесь |
| Состав инертной газовой смеси (по объему), при давлении нагнетания 2,2 МПа (22 кгс/см2) % | ||
| азот, не менее | 91 | - |
| кислород, не более | 9 | - |
| Состав инертной газовой смеси (по объему) при давлении нагнетания 25 МПа (250 кгс/см2), % | ||
| азот | 94-98 | 95 |
| кислород | 6-2 | 5 |
| Объемная производительность инертной газовой смеси при давлении нагнетания 25 МПа (250 кгс/см2), нм3/мин. | 11-18 | 14±1 |
| Габаритные размеры, мм | ||
| Длина | 10600 | 10600 |
| Ширина | 2500 | 2500 |
| Высота | 3870 | 3900 |
| Масса станции, кг | 28500 | 20430 |

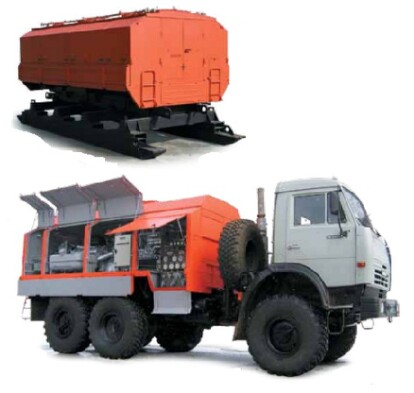

Передвижные воздушные компрессорные станции ПКС-8/101, ПКС-16/101
Применяются в технологических процессах нефтегазодобывающей промышленности для очистки, продувки и опрессовки трубопроводов, а также других операций.
Станция может быть смонтирована на шасси автомобилей Урал, КАМАЗ, шасси других производителей, а также металлических санях.
Климатическое исполнение – УХЛ1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 45 до +45°С.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | ПКС-8/101 на автомобильном шасси | ПКС-8/101 на санях | ПКС-16/101 | |
| Сжимаемый газ | воздух | воздух | воздух | |
| Производительность, м3/мин | 8 | 8 | 16 | |
| Начальное давление | атмосферное | атмосферное | атмосферное | |
| Конечное давление, МПа (кгс/см2) | 10,1 (101) | 10,1 (101) | 10,1 (101) | |
| Потребляемая мощность, кВт, не более | 135 | 135 | 270 | |
| Габаритные размеры, мм | Урал | Урал | КАМАЗ | |
| Длина | 8980 | 5500 | 10300 | 9700 |
| Ширина | 2500 | 2500 | 2500 | 2500 |
| Высота | 3000 | 2570 | 3200 | 3030 |
| Масса станции, кг | 13500 | 7000 | 20500 | 17500 |

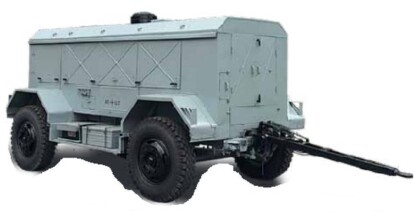

Передвижные воздушные компрессорные станции УКС-400В-131, УКС-400В-П4М
Предназначены для наполнения в полевых условиях баллонов и емкостей сухим, очищенным от масла и механических частиц воздухом, сжатым до давления 40 МПа (400 кгс/см2).
Применяются в нефтедобывающей промышленности в составе геологических и сейсмических комплексов. Представляют собой автономные установки, смонтированные: УКС-400В-131 – на шасси автомобиля КАМАЗ-4326, УКС-400В-П4М – на двухосном автомобильном прицепе 2ПН-4М. Кроме того выпускаются компрессорные станции УКС-400В с дизельным двигателем на санях и на раме.
Климатическое исполнение – УХЛ1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 50 до +50°С.
Гарантийный период эксплуатации – 18 месяцев.
Специализированная компрессорная станция СКС-2,5/400
Предназначена для получения сухого, очищенного от масла и механических частиц воздуха, сжатого до давления 40 МПа (400 кгс/см2).
Применяется для испытания, продувки, осушки трубопроводов, арматуры, закачки гидроаккумуляторов, заполнения баллонов. Смонтирована на раме для стационарной установки, снабжена подогревателем масла, системой автоматики.
Климатическое исполнение – УХЛ3 по ГОСТ 15150-69.
| Технические характеристики | УКС-400В-131 | УКС-400В-П4М | СКС-2,5/400 |
| Сжимаемый газ | воздух | воздух | воздух |
| Производительность, м3/мин | |||
| при работе без регенерации | 140 | 140 | 150 |
| при работе с регенерацией | 115 | 115 | 125 |
| Начальное давление | атмосферное | атмосферное | атмосферное |
| Конечное давление | |||
| МПа | 15, 23, 35, 40 | 15, 23, 40 | 15, 23, 40 |
кгс/см2 | 150, 230, 350, 400 | 150, 230, 400 | 150, 230, 400 |
| Потребляемая мощность, кВт, не более | 55 | 55 | 73 |
| Температура воздуха на выходе, °С | +60 | +60 | +60 |
| Влажность выдаваемого воздуха по точке росы, °С | -60 | -60 | -60 |
| Тонкость фильтрации сжатого воздуха, мкм, не более | 10 | 10 | 10 |
| Габаритные размеры, мм | |||
| Длина | 7220 | 6770 | 4000 |
| Ширина | 2550 | 2400 | 2000 |
| Высота | 3350 | 2450 | 2000 |
| Масса станции, кг | 12500 | 6200 | 3000 |

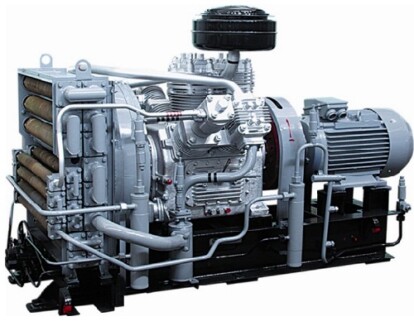

Компрессорные агрегаты ВШВ-3/100, ВШВ-2,3/230М
Предназначены для сжатия воздуха до давления:
ВШВ-3/100 – 10 МПа (100 кгс/см2),
ВШВ-2,3/230М – 23 МПа (230 кгс/см2)
Могут быть использованы для снабжения сжатым воздухом высоковольтных воздушных выключателей в составе распределительных устройств электрических станций и подстанций, для общепромышленных целей, агрегат ВШВ-3/100 используется также для снабжения воздухом, сжатым до давления 4,5; 6,4; 7 МПа (45; 64; 70 кгс/см2), гидроаккумуляторов маслонапорных установок гидротурбин.
Базовым для агрегата ВШВ-2,3/230М является агрегат ВШВ-2,3/230. По сравнению с базовым агрегатом увеличена производительность – с 2,3 до 2,6 м3/мин.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | ВШВ-3/100 | ВШВ-2,3/230М |
Сжимаемый газ | воздух | воздух |
| Производительность, м3/мин | 3 | 3 |
| Начальное давление | атмосферное | атмосферное |
| Конечное давление, МПа (кгс/см2) | 10 (100) | 23 (230) |
| Потребляемая мощность, кВт, не более | 50 | 55 |
| Температура воздуха на выходе, °С | +65 | +65 |
| Габаритные размеры, мм | ||
| Длина | 2400 | 2400 |
| Ширина | 1250 | 1300 |
| Высота | 1500 | 1500 |
| Масса (без масла, автоматики, ЗИП), кг | 1520 | 1950 |

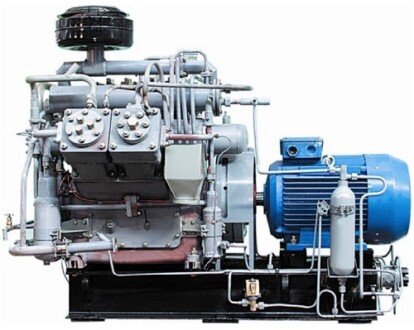

Компрессорные установки ВШ-4,2/200 (АВШ-3,7/200М), АВШ-5/200
Предназначены для сжатия воздуха до давления 20 МПа (200 кгс/см2).
Используется в составе воздухоразделительных установок типов АжКж-0,06, АжКж-0,06-1, АжА-0,06, АжА-0,06-1 и для общепромышленных целей. Может быть использована для пневматических испытаний сосудов и трубопроводов, работающих под давлением.
Гарантийный период эксплуатации – 24 месяца.
| Технические характеристики | ВШ-4,2/200 | АВШ-5/200 |
Сжимаемый газ | воздух | воздух |
| Производительность, м3/мин | 4,2 | 5 |
| Начальное давление | атмосферное | атмосферное |
| Конечное давление, МПа (кгс/см2) | 20 (200) | 22 (220) |
| Потребляемая мощность, кВт, не более | 85 | 85 |
| Расход охлаждающей воды, м3/час | 6 | 13 |
| Габаритные размеры, мм | ||
| Длина | 2300 | 2700 |
| Ширина | 1550 | 1600 |
| Высота | 1600 | 1600 |
| Масса (без масла, автоматики, ЗИП), кг | 2000 | 2000 |

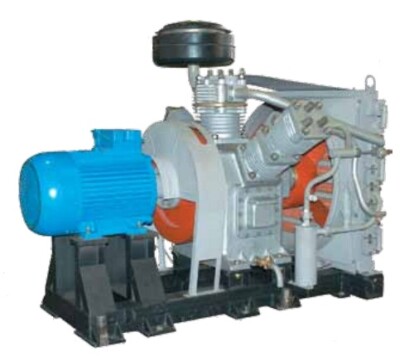

Компрессорный агрегат ВШВ-1/40
Является модификацией серийного компрессора АВШ-3/8, но позволяет получать воздух, сжатый до давления 4 МПа (40 кгс/см2).
Агрегат применяется для комплектации энергетических систем гидро- и теплоэлектростанций, для снабжения сжатым воздухом систем работы агрегатов ГЭС в режиме синхронного компенсатора.
В состав агрегата входят компрессор, приводной электродвигатель, воздушная система охлаждения и система автоматизированного управления и контроля.
| Технические характеристики | ВШВ-1/40 |
Сжимаемый газ | воздух |
| Производительность, м3/мин | 1 |
| Начальное давление | атмосферное |
| Конечное давление, МПа (кгс/см2) | 4 (40) |
| Потребляемая мощность, кВт, не более | 15 |
| Габаритные размеры, мм | |
| Длина | 1850 |
| Ширина | 1200 |
| Высота | 1400 |
| Масса (без масла, автоматики, ЗИП), кг | 1050 |

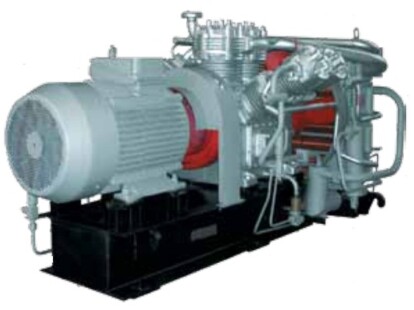

Компрессорный агрегат АВШ-2,5/400
Предназначен для сжатия воздуха до давления 40 МПа (400 кгс/см2). Используется для общепромышленных целей, может быть использован для пневматических испытаний сосудов и трубопроводов, работающих под давлением.
Базовым для агрегата АВШ-2,5/400 является агрегат ВШВ-2,3/230М. По сравнению с базовым агрегатом увеличено конечное давление – с 23 до 40 МПа (с 230 до 400 кгс/см2).
Существует возможность объединения несколько компрессоров в группу для обеспечения равномерной загрузки.
| Технические характеристики | АВШ-2,5/400 |
Сжимаемый газ | воздух |
| Производительность, м3/мин | 2,5 |
| Начальное давление | атмосферное |
| Конечное давление, МПа (кгс/см2) | 4 (40) |
| Потребляемая мощность, кВт, не более | 73 |
| Температура воздуха на выходе, °С | +65 |
| Габаритные размеры, мм | |
| Длина | 2500 |
| Ширина | 1300 |
| Высота | 1500 |
| Масса (без масла, автоматики, ЗИП), кг | 1780 |

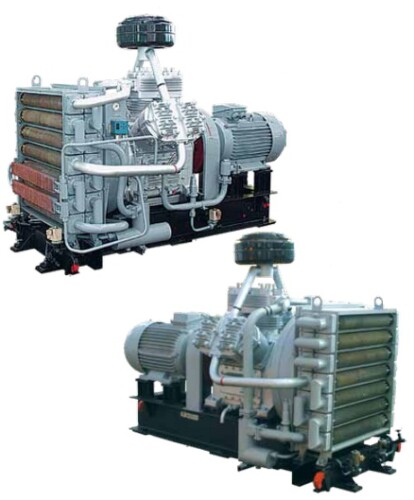

Поршневые компрессорные агрегаты АВШ-3/8, АВШ-6/8, АВШ-6/10
Предназначены для комплектации буровых установок в нефтегазодобывающей промышленности, обеспечения сжатым воздухом станочного парка, различного пневмооборудования и пневмоинструментов производственных предприятий различных отраслей, обдувки стрелочных переводов и обслуживания путей на объектах железнодорожного транспорта.
Могут эксплуатироваться в диапазоне температур от минус 45 до +45°С. Имеют электрический подогрев масла.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | АВШ-3/8 | АВШ-6/8 | АВШ-6/10 |
| Тип двигателя | электродвигатель | ||
Сжимаемый газ | воздух | воздух | воздух |
| Производительность, м3/мин | 3 | 6 | 6 |
| Начальное давление | атмосферное | атмосферное | атмосферное |
| Конечное давление, МПа (кгс/см2) | 0,8 (8) | 0,8 (8) | 1,0 (10) |
| Потребляемая мощность, кВт, не более | 29 | 50 | 55 |
| Температура воздуха на выходе, °С | +65 | +65 | +65 |
| Габаритные размеры, мм | |||
| Длина | 1700 | 2300 | 2300 |
| Ширина | 1100 | 1250 | 1200 |
| Высота | 1250 | 1300 | 1650 |
| Масса (без масла, автоматики, ЗИП), кг | 1050 | 1500 | 1500 |

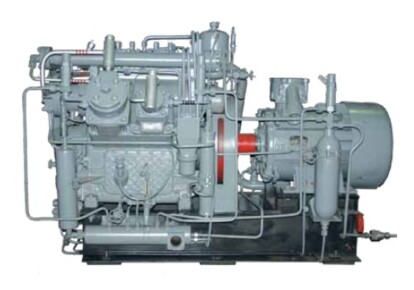

Компрессоры типа 6ГШ1,6-2/1,1-200
Предназначен для сжатия гелия, компрессор 6ГШ1,6-2/1,1-200-2 предназначен для сжатия водорода до давления 20 МПа (200 кгс/см2 ). Компрессоры могут использоваться для сжатия природного газа, азота, аргона и других газов.
Автоматизированы, не требуют постоянного присутствия обслуживающего персонала.
Компрессоры сертифицированы на соответствие ГОСТ 12.2.016-81, ГОСТ Р МЭК 60204-1-99, нормам и правилам Госгортехнадзора РФ и имеют сертификат соответствия № РОСС RU АЯ 45.В04996.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | 6ГШ1,6-2/1,1-200-1 | 6ГШ1,6-2/1,1-200-2 |
Сжимаемый газ | гелий | водород |
| Производительность, м3/мин | 1,8 | 2 |
| Начальное давление, МПа (кгс/см2) | 0,11±0,005 (1,1±0,05) | 0,11±0,005 (1,1±0,05) |
| Конечное давление, МПа (кгс/см2) | 20 (200) | 20 (200) |
| Потребляемая мощность, кВт, не более | 47 | 43 |
| Температура воды на входе, °С | +30 | +30 |
| Расход охлаждающей воды, м3/час | 2,16 | 1,8 |
| Габаритные размеры, мм | ||
| Длина | 2100 | 2100 |
| Ширина | 1300 | 1300 |
| Высота | 1400 | 1400 |
| Масса (без масла, автоматики, ЗИП), кг | 1680 | 1810 |

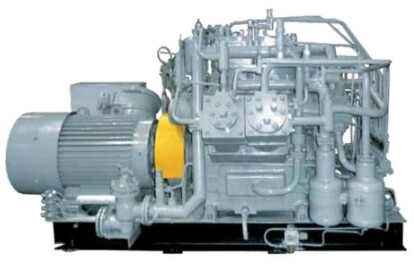

Компрессорные агрегаты серии АГШ
Компрессорные агрегаты АГШ-5/1,1-250, АГШ-9/7-250, АГШ-10/13-250, АГШ-14/12-250 предназначены для сжатия природного газа до давления 25 МПа (250 кгс/см2) в составе автомобильных газонаполнительных компрессорных станций (АГНКС). Возможно использование газового двигателя вместо электродвигателя для привода компрессоров.
Гарантийный период эксплуатации – 12 месяцев.
| Технические характеристики | АГШ-5/1,1-250 | АГШ-9/7-250 | АГШ-10/13-250 | АГШ-14/12-250 |
Сжимаемый газ | природный газ | природный газ | природный газ | природный газ |
| Производительность, м3/мин | 5 | 9 | 10 | 14±1 |
| Начальное давление, МПа (кгс/см2) | 0,1 (1) | 0,4-0,6 (4-6) | 0,7-1,2 (7-12) | 1,3 (13) |
| Конечное давление, МПа (кгс/см2) | 25 (250) | 25 (250) | 25 (250) | 25 (250) |
| Установленная мощность, кВт, не более | 132 | 132 | 132 | 132 |
| Температура воды на входе, °С | +40 | +40 | +40 | +60 |
| Расход охлаждающей воды, м3/час | 9,5 | 9,5 | 9,5 | 9,5 |
| Габаритные размеры, мм | ||||
| Длина | 2700 | 2700 | 2700 | 1280 |
| Ширина | 1600 | 1600 | 1600 | 1500 |
| Высота | 1600 | 1600 | 1600 | 1500 |
| Масса, кг | 3000 | 3000 | 3000 | 1080 |
Мембранные компрессорные агрегаты
Широко применяются в лабораторных исследованиях и производствах в газовой, нефтехимической, химической, металлургической, медицинской и фармацевтической, электротехнической отраслях промышленности. Выпускаются агрегаты на двух базах: с поршневым усилием до 16 кН (типа 1,6МК) и с поршневым усилием от 16 до 40 кН (типа 4,0МК).
Гарантийный период эксплуатации – 12 месяцев.
Выпускаются агрегаты следующих модификаций:
М1 – для сжатия неагрессивных газов во взрывобезопасных помещениях;
М2 – для сжатия агрессивных газов во взрывобезопасных помещениях;
М3 – для сжатия неагрессивных газов во взрывоопасных помещениях класса В-1а (по ПУЭ);
М4 – для сжатия агрессивных газов во взрывоопасных помещениях класса В-1а (по ПУЭ).
| Тип агрегата | W | P нач | P кон | P пот | R охл | LxBxH | M |
| 1,6МК-8/200 | 9,8 | 0,02 (0,2) | 20 (200) | 5,4 | 0,4 | 1600х800х1250 | 900 |
| 1,6МК-10/12,5 | 11 | 0,02 (0,2) | 1,25 (12,5) | 2 | 0,25 | 1225х700х1050 | 670 |
| 1,6МК-12/64 | 13,2 | 0,02 (0,2) | 6,4 (64) | 4,7 | 0,25 | 1580х800х1250 | 840 |
| 1,6МК-16/12,5-200 | 21 | 1,25 (12,5) | 20 (200) | 6,7 | 0,25 | 1700х900х 1250 | 870 |
| 1,6МК-20/12,5 | 22 | 0,02 (0,2) | 1,25 (12,5) | 4,25 | 0,4 | 1500х800х1200 | 1040 |
| 4,0МК-20/220 | 20 | 0,02 (0,2) | 22 (220) | 11,4 | 0,64 | 2100х960х1360 | 1830 |
| 4,0МК-30/5-400 | 29 | 0,5 (5) | 40 (400) | 14 | 1,22 | 2150х950х1510 | 1780 |
| 4,0МК-60/12,5-200 | 70 | 1,25 (12,5) | 20 (200) | 15 | 1,22 | 2200 х 900 х1600 | 1780 |
| 4,0МК-70/15-400 | 70 | 1,5 (15) | 40 (400) | 24 | 1,22 | 2150х 950х1510 | 1980 |
| 4,0МК-80/50-400 | 80 | 5 (50) | 40 (400) | 23 | 1,56 | 2150х 950х1610 | 1680 |
W, м3/час - производительность
Рнач, Ркон, МПа (кгс/см2) - начальное и конечное давление
Рпот, кВт - потребляемая мощность
Rохл, м3/час - расход охлаждающей воды
L х В х Н, мм - габаритные размеры, длина х ширинах х высота
М, кг - масса (для модификаций М1, М2)
Каталоги, брошюры, техническая документация Уральский КЗ
Каталог продукции Уральский КЗ
