Компания НПО "Искра"
НПО «Искра» (публичное акционерное общество «Научно-производственное объединение «Искра»), г. Пермь, Россия - предприятие было основано в декабре 1955 года для разработки и создания образцов ракетной техники, как СКБ-172. С июля 1998 года предприятие имеет статус Федерального научно-производственного центра. Основными видами деятельности являются разработка, производство и реализация двигателей и энергетических установок на твердом топливе для ракетных и ракетно-космических комплексов и систем, разработка, производство и реализация продукции производственно-технического и научно-технического назначения.
Маркировка компрессоров НПО «Искра»:
Пример маркировки: НЦ-16 ДКС/100-01 “Урал”
где:
НЦ - торговая марка
16 - класс мощности, МВт
ДКС – М – магнитный; С - СГУ и масляные подшипники; ДКС* - исполнение в корпусе с 3 и более ступенями; ПХГ* - компрессор для ПХГ; пустая позиция - масляный компрессор.
* - при выборе данных позиций обозначение варианта исполнения компрессора «сухой» (М) или «комбинированный» (С) вынесено в модификации
100 - рабочее давление кг/см2 (допустимо не указывать при наличии модификаций)
01 – модификация (может включать: модификацию проточной части, количество секций, консольное исполнение, расположение патрубков, исполнение опорно-уплотнительных узлов для ДКС и ПХГ)
«Урал» - торговая марка.
Центробежные компрессоры для линейных компрессорных станций
Предназначены для длительной эксплуатации в достаточно постоянных диапазонах параметров газовой сети и поставляются в двух- и трех ступенчатом исполнении с последовательным расположением рабочих колес между опорами.
Степень сжатия не превышает 1,7, температура газа на выходе на штатных режимах эксплуатации не превышает 80°С, промежуточное охлаждение газа и теплозащита свободных поверхностей не требуется.
Максимальное рабочее давление находящихся в эксплуатации линейных компрессоров 12 МПа.

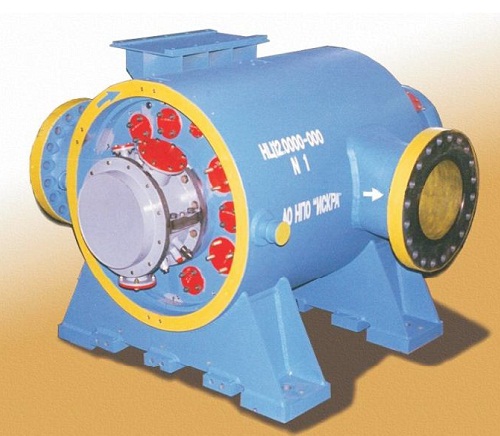

«Масляное исполнение»
Особенностью данных компрессоров является использование масляных опорно-уплотнительных узлов. Номинальная мощность данных компрессоров варьируется в пределах 12-16 МВт.
К ним относятся центробежные компрессоры НЦ-12 “Урал”, НЦ-16 “Урал” и компрессор НЦ-16/56 “Урал”, который является одной из модификаций унифицированного компрессора НЦ-10/18 “Урал”.

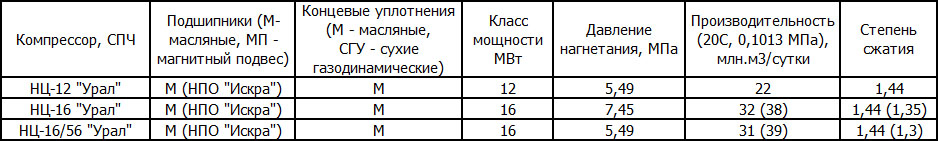

Перечень центробежных компрессоров НПО Искра «Масляное исполнение»: НЦ-12 "Урал", НЦ-16 "Урал", НЦ-16/56 "Урал"

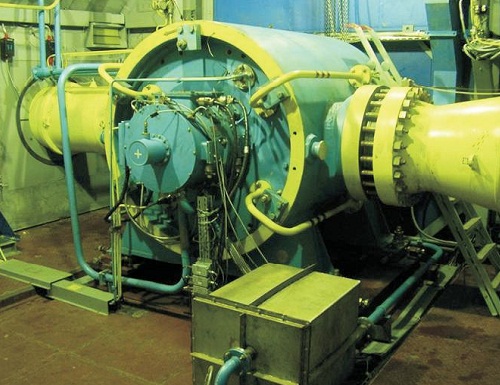

«Комбинированное исполнение»
Особенностью данных компрессоров является использование систем концевых уплотнений с сухими газодинамическими уплотнениями “Джон Крейн” и масляных подшипников. Номинальная мощность данных компрессоров варьируется в пределах 10-16 МВт. Компрессоры данной серии разработаны на базе унифицированного компрессора НЦ-10/18 “Урал”.

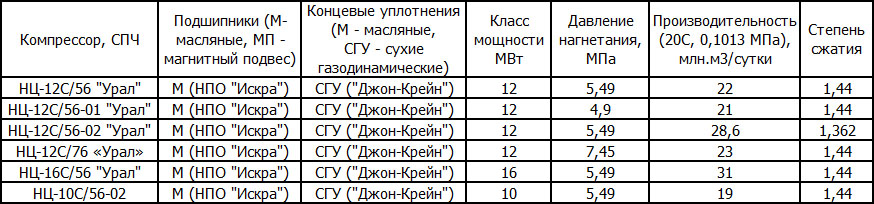

Перечень центробежных компрессоров НПО Искра «Комбинированное исполнение»: НЦ-12С/56 "Урал", НЦ-12С/56-01 "Урал", НЦ-12С/56-02 "Урал", НЦ-12С/76 «Урал», НЦ-16С/56 "Урал", НЦ-10С/56-02

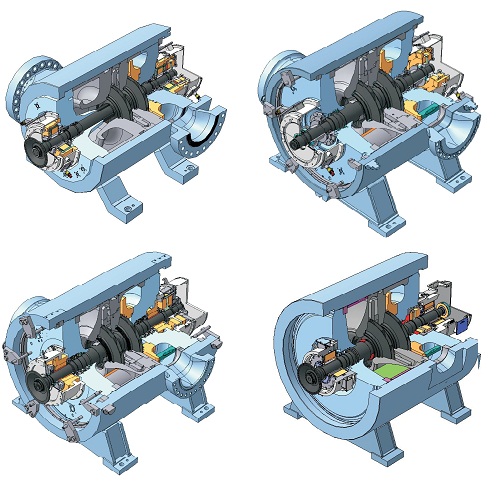

«Сухое исполнение»
Особенностью данных компрессоров является использование систем концевых компрессоров варьируется в пределах 12-25 уплотнений с сухими газодинамическими уплотнениями Джон Крейн и магнитными подшипников. Номинальная мощность данных компрессоров варьируется в пределах 12-25 МВт.

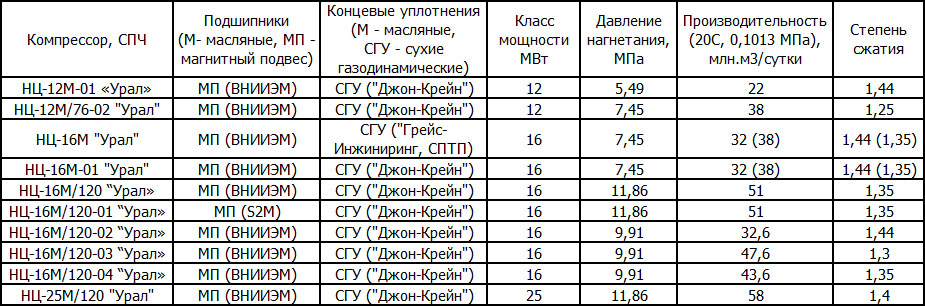

Перечень центробежных компрессоров НПО Искра «Сухое исполнение»: НЦ-12М-01 «Урал», НЦ-12М/76-02 "Урал", НЦ-16М "Урал", НЦ-16М-01 "Урал", НЦ-16М/120 “Урал», НЦ-16М/120-01 “Урал», НЦ-16М/120-02 “Урал», НЦ-16М/120-03 “Урал», НЦ-16М/120-04 “Урал», НЦ-25М/120 "Урал"

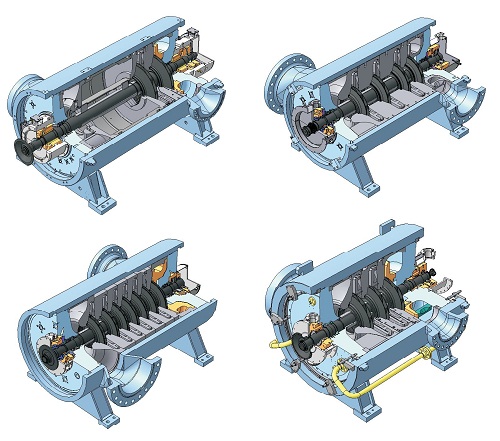

Центробежные компрессоры для дожимных компрессорных станций
Предназначены для длительной эксплуатации при постоянно снижающемся давлении газовой сети и объёмов перекачиваемого газа.
Степень сжатия на ранних этапах эксплуатации не превышает 1,7, температура газа на выходе на штатных режимах эксплуатации не превышает 80С, промежуточное охлаждением и теплозащита свободных поверхностей не требуется.
Конструкция компрессоров позволяет при изменении параметров газовой сети для оптимизации режимов работы компрессора произвести замену проточной части для обеспечения степени сжатия до 3,5.
Конструктивная схема компрессора позволяет разместить в корпусе до 6-7 ступеней сжатия.
Максимальное рабочее давление находящихся в эксплуатации компрессоров 9,91 МПа.

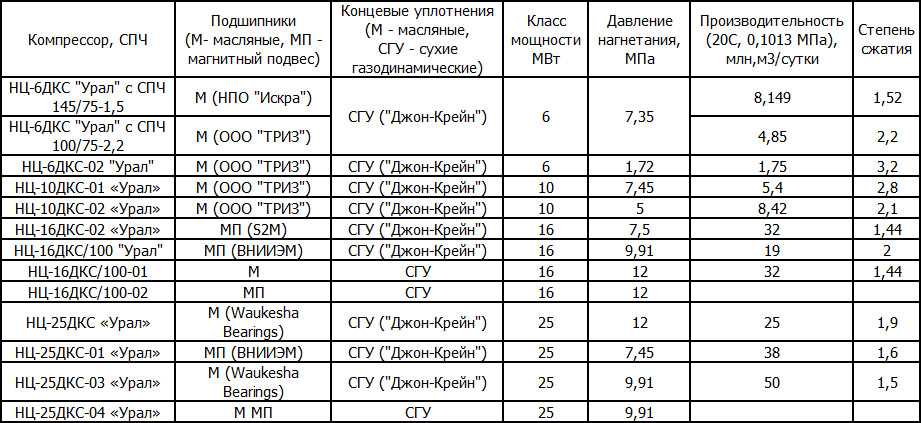

Перечень центробежных компрессоров для дожимных компрессорных станций НПО Искра: НЦ-6ДКС "Урал" с СПЧ 145/75-1,5, НЦ-6ДКС "Урал" с СПЧ 100/75-2,2, НЦ-6ДКС-02 "Урал", НЦ-10ДКС-01 «Урал», НЦ-10ДКС-02 «Урал», НЦ-16ДКС-02 «Урал», НЦ-16ДКС/100 "Урал", НЦ-16ДКС/100-01, НЦ-16ДКС/100-02, НЦ-25ДКС «Урал», НЦ-25ДКС-01 «Урал», НЦ-25ДКС-03 «Урал», НЦ-25ДКС-04 «Урал»

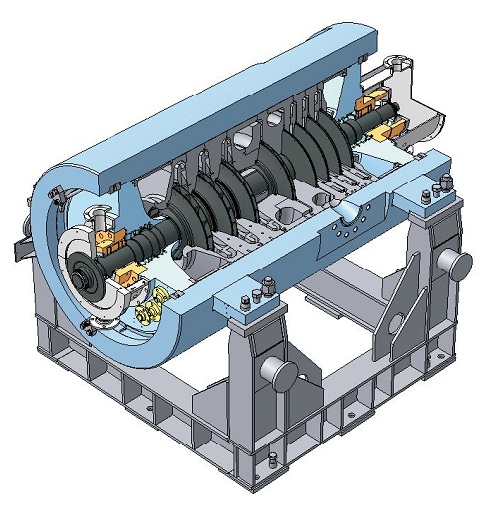

Двухсекционные центробежные компрессоры
Центробежный компрессор НЦ-10/45 “Урал”
Используется для комплектации газоперекачивающих агрегатов ГПА-10 «Урал», предназначенных для работы в составе компрессорной станции КС-2 Приобского месторождения.
Компрессор имеет двухсекционное исполнение и не имеет аналогов среди серийных компрессоров производства НПО "Искра".
Компрессор укомплектован системой сухих газодинамических уплотнений John Crane, унифицированной с компрессором НЦ- 12С/56-01 «Урал». Подшипниковые узлы масляные малорасходные с металлофторопластовыми вкладышами производства ООО «Нева-турбо».

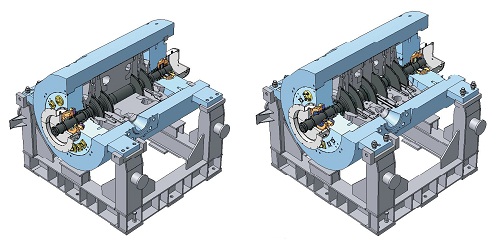

Компрессоры для станций подземного хранения газа
Применяются на станциях утилизации попутного нефтяного газа, на станциях подземного хранения газа.
Используются при наличии перепада давления в корпусе более 7 МПа для разгрузки осевого подшипника;
При необходимости промежуточного охлаждения газа; для обеспечения параллельно-последовательной работы секций компрессора в соответствии с параметрами работы газовой сети.

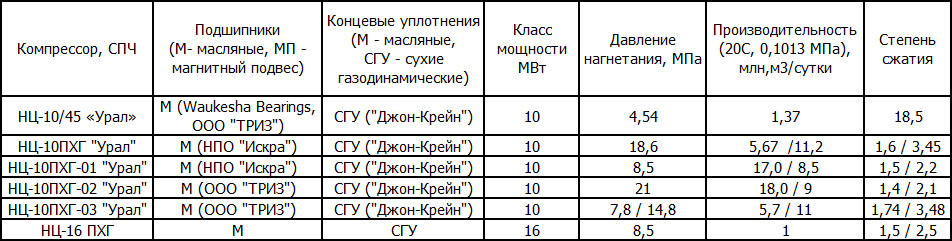

Перечень компрессоров для станций подземного хранения газа НПО Искра: НЦ-10/45 «Урал», НЦ-10ПХГ "Урал", НЦ-10ПХГ-01 "Урал", НЦ-10ПХГ-02 "Урал", НЦ-10ПХГ-03 "Урал", НЦ-16 ПХГ
Компрессоры центробежные совместного производства с Mitsubishi Heavy Industries
Предназначены для транспортировки природного газа по магистральным трубопроводам в составе газоперекачивающих агрегатов с газотурбинным приводом. Разработаны совместно с Mitsubishi Heavy Industries.
НЦ-16М/МХИ
НЦ-16К/МХИ
НЦ-25/МХИ

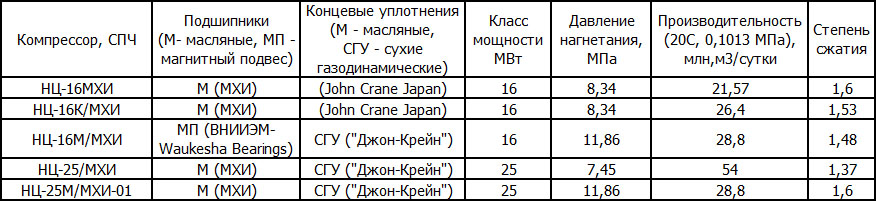

Перечень компрессоров центробежных совместного производства с Mitsubishi Heavy Industries: НЦ-16МХИ, НЦ-16К/МХИ, НЦ-16М/МХИ, НЦ-25/МХИ, НЦ-25М/МХИ-01

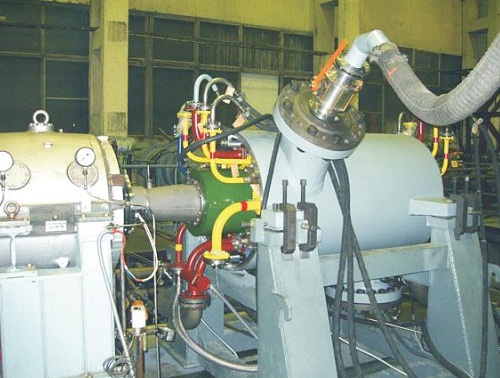

Центробежные компрессоры для промышленных установок (для нефтегазоперерабатывающих заводов)
Предназначены для эксплуатации в составе компрессорных установок обеспечения циркуляции водородсодержащего и других газов в цикле установки, для обеспечения и поддержания необходимого давления газа. Могут быть использованы в других производствах для работы в условиях, соответствующих его характеристикам.

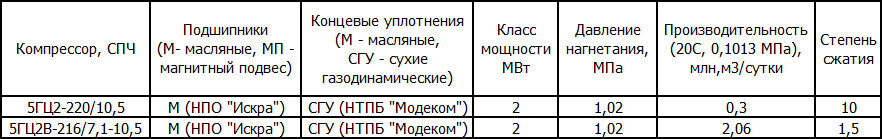

Перечень центробежных компрессоров для промышленных установок НПО Искра: 5ГЦ2-220/10,5, 5ГЦ2В-216/7,1-10,5
